제품 상세 정보:
|
| 프린팅 정확도: | 고정밀도 | 프린팅 컬러: | 멀티 컬러 |
|---|---|---|---|
| 인쇄 비용: | 비용 효율적 | 인쇄 내구성: | 높은 내구성 |
| 인쇄 효율: | 고효율 | 프린팅 유연성: | 높은 유연성 |
| 프린팅 유지: | 8가지 색상 | 프린팅 재료: | 다양한 재료 |
| 인쇄 방식: | 플렉소 인쇄술 | 인쇄질: | 고급 품질 |
| 인쇄 신뢰도: | 높은 신뢰도 | 프린팅 해상도: | 고해상도 |
| 프린팅 사이즈: | 주문 제작됩니다 | 인쇄 속도: | 고속도 |
| 프린팅 시간: | 짧은 시간 | Max. 최대 Width of Printing 인쇄 폭: | 1350 밀리미터 |
| 프린팅의 길이: | 380-800mm | ||
| 강조하다: | 높은 내구성 플렉서 인쇄기,고속도 플렉서 인쇄기 800 밀리미터,8대 색 플렉서 인쇄기 |
||
HJ-CI81400 고속도 CI 플렉서 인쇄기

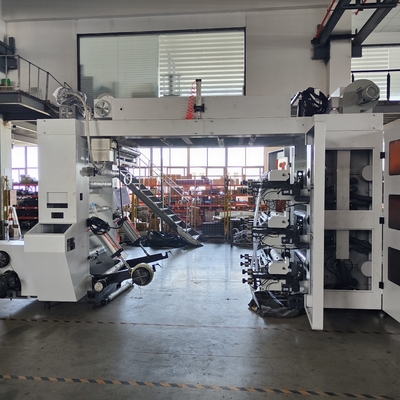

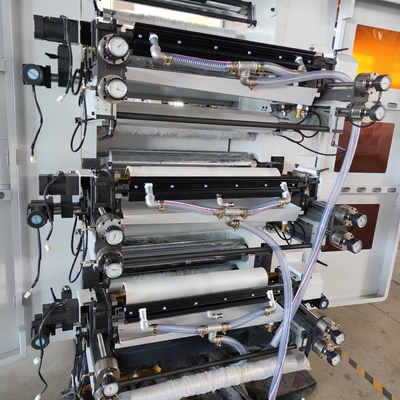

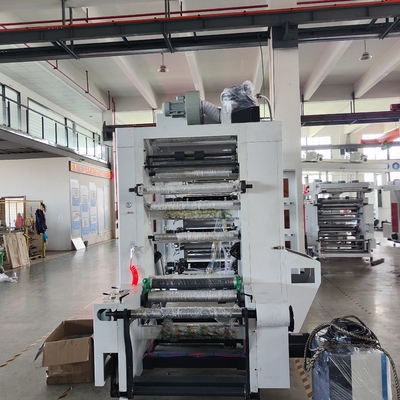

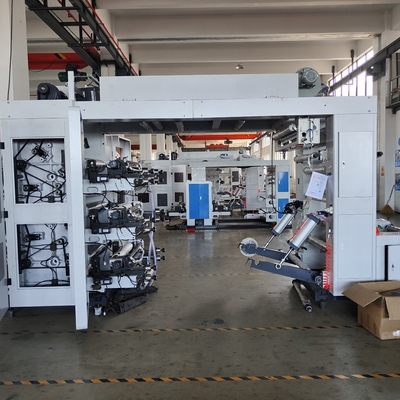

참조를 위한 호토
특징 :
4.고속 동작을 위한 최근에 계획된 바람 건조 시스템.
5.풀 컬러 터치-스크린 종류 인간 기계 인터페이스 (HMI)와 PLC(지멘스)을 이용하여 전기 제어
6. 등록 정확성 :+-0.1mm (PLC 제어)
7.모든 회전 로울러는 동적 평형 조정으로 치료됩니다.
8. 고속도 서보 기구에 의한 EPC 제어 시스템과 기계
9.실린더 승강기를 출력하는 것을 가진 기계
주요 기술적인 매개 변수 :
| 1)주요 인자 | |
| 모델 | HJ-CI 81400 |
| 맥스. 재료의 폭 | 1400 밀리미터 |
| 맥스. 프린팅의 폭 | 1350 밀리미터 |
| 프린팅 재료 | 롤 필름 / 용지 / 우븐 |
| 프린팅 컬러 | 8가지 색 |
| 프린팅의 길이 | 380-800mm |
| 맥스. 기계류 기계적 속도 | 300m/min |
| 재료 프린팅의 속도 | 10-280m / 분 (약간 다른 다른 소재 속도) |
| 플레이트의 두께 | 1.7 밀리미터 (수지 플레이트) |
| 기계 하중 | 20000kgs |
|
기계 차원 (L×W×H) |
9m×2.5m×4m
|
| 전압 | 380V,3PH,50HZ |
| 보조 레일과 기계 상부 | 1개 세트 |
| 로딩되고 짐을 내리는 실린더를 출력하기 위한 승강기 | 1개 세트 |
| 기계 베이스 | 95 밀리미터 솔리드 캐스팅 철 HT 250 |
| 2)유닛을 푸세요 | |
| Max.Width of Printing | 1350 밀리미터 |
| Max.Dia. 의 풀립니다 | c1200mm |
| 언와인더 타입 | 공기 자동 로딩, 자성 분말 10 킬로그램, 자동차 긴장 |
| 언와인더 EPC | 서보 모터 제어 |
| 축조심 디아메테르크 | 76 밀리미터 |
| 3)견인부 | |
| 견인의 헌법 | 알루미늄 롤러, 크롬은 롤러를 도금처리했습니다 |
| 견인 구역 | 2 구역 |
| 견인 모터 서보 모터 | 3.7kw*2pcs |
| 4)인쇄 유닛 | |
| 중심 드럼 |
c1800mm
|
| 프린팅 실린더의 둘레 | 한 셋트와 380-800mm (이퀘리프드가 무료로 실린더를 출력합니다 |
| 플레이트의 재료 | 수지 플레이트 1.7 밀리미터 |
| 일의 원리 |
고 정밀도 기어 전송 시스템
|
| 등록을 조정하세요 |
자동화된 수평선상이고 경도 등록 시스템
|
| 오버프린트 정확성(MM) | +-0.1mm |
| 요업 아닐록스 롤러 | 8 PC (무라타 브랜드, 일본) |
| 닫힌 챔버 닥터 블레이드 | 8SETS |
| 시스템을 씻는 자동 잉크 Circulation+fast | 1개 세트 |
| 인간-컴퓨터 인터페이스 | 1개 세트 |
|
플레이트로 분리된 실린더를 출력하기
|
공압 |
| 실린더 승하차를 조정하세요 | Manual+motors |
| 비디오 검열 / 카메라 | 1개 세트 |
| 코로나 처리기 (중국 브랜드) | 1개 세트 |
| 5)가열과 드라이링 유닛 (전기 heating+IR 비축) | |
| 가열되고 마르는 타입 | 가열되어 그리고 나서 먼저 불기 |
| 지역난방의 전원 | 70 kw |
| 건조 시스템 | 분리된 건조 System+Central 배기 계통 |
| 마른 길이 | 4m |
| 6)전기 부품 | |
| 주요 모터 서보 모터 | 22 kw |
| 팬과 잉크 이동 모터 | 8 PC |
| 수평선상 등록 모터 | 8 PC |
| 수직 정합 모터 | 8 PC |
| 실린더 엔트리와 출구 모터 | 16 PC |
| 7)리와인더 유닛 | |
| 재료의 맥스 폭 | 1400 밀리미터 |
| 리와인더의 Max.Dia | c1200mm |
| 리와인더 타입 | 공기 자동차 언로딩 |
| 리와인더 모터 서보 모터 | 5.5 kw |
| 바나나 롤러 | 1대 pc |
| 수신 샤프트 | 통풍 수직갱 |
| 주축 코어 직경 | c76mm |
메인 구성 목록 :
| 인버터 | 야스카와 |
| 메인 모터 | 지멘스 |
| PLC | 지멘스 |
| 터치 인간-기계 인터페이스 | 지멘스 |
| 저전압 ELEVTRICL 장치 | 지멘스 브랜드 |
| 요업 아닐록스 롤러 | 무라타 / YUNCHENG |
| 태도 |
주 베어링 :LYC 원 디렉션 태도 : ASNU (독일) |
| 잉크 모터 | MAILY |
| 챔버 닥터 블레이드 | 중국 |
| 화면 인펙션 | PUSAI |
자유로운 예비품 :
| 예비품의 이름 | 양 | |
| 1 | 공구함 | 1개 세트 |
| 2 | 1-10# 스크루 드라이버 | 1 PC |
| 3 | 오일 건 | 1 PC |
| 4 | 안쪽 육각 스패너 | 1개 세트 |
| 5 | Switches&buttons | 2 PC |
| 6 | 콘택터 | 2 PC |
| 7 | 히팅 튜브 | 2 PC |
| 8 | 중계기 | 4 PC |
| 9 | 원통 베어링을 출력하기 | 4 PC |
| 10 | 공기 꼭지 | 5 PC |
| 11 | 아닐록스 롤 기어 | 2 PC |
| 12 | 닥터 블레이드에서 밀봉 테이프 | 10 PC |
