HJ-23000 Flexographic 오프셋 인쇄 기계 판 2.38mm 1200mm 2 색깔

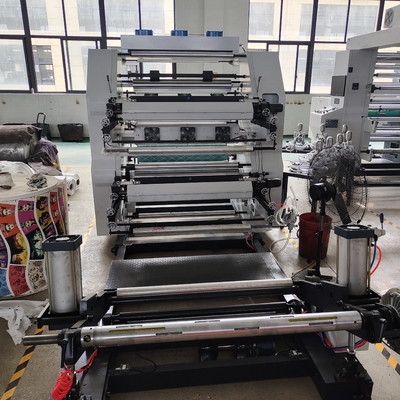

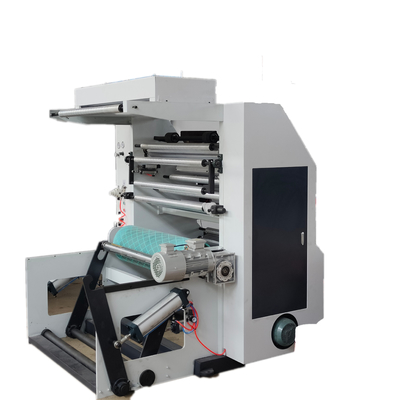

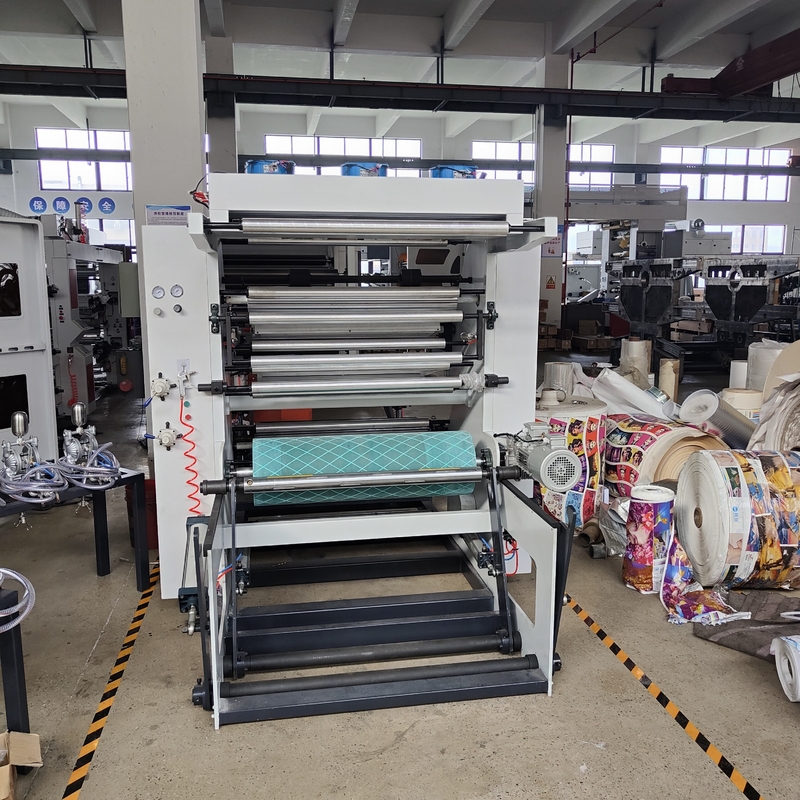

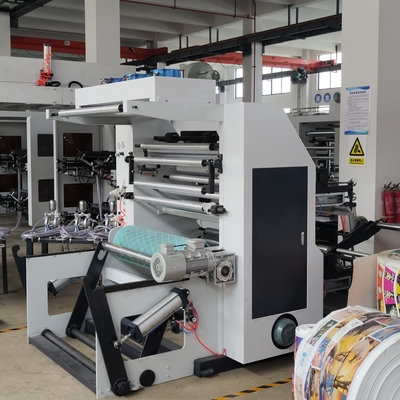

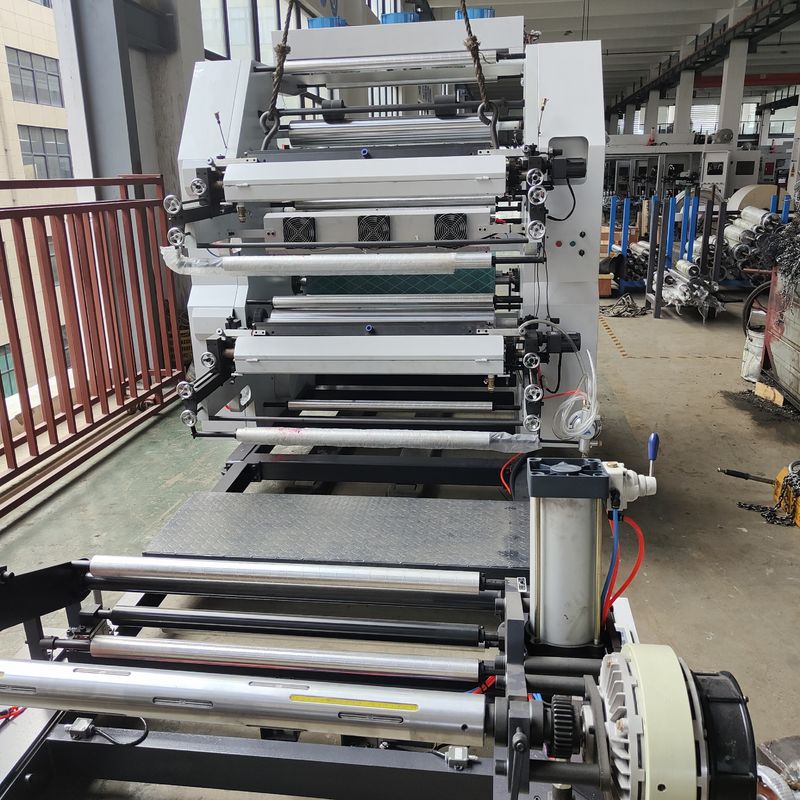

HJ-23000 플렉소 인쇄기

 그림은 참고용입니다.

1. 주요 변수:

가. 모델명 : HJ-21300

B. 재료:종이

C. 맥스.인쇄 폭: 1250mm

디.맥스.인쇄 길이: 200-1200mm

E. 맥스.인쇄 속도: 10-70m/분

F. 플레이트 두께(접착제 포함):2.38mm

G.. 기계 차원: 4200*2300*2300mm

H. 기계 중량: 1600kg

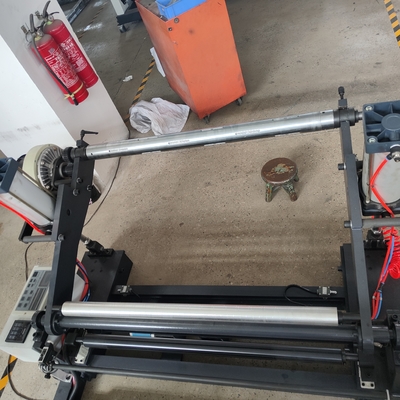

2. 장치 풀기:

A. 맥스.롤러의 길이: 1350mm

B: 최대.효과적인 롤러의 길이: 1300mm

씨:디아.롤러의: 76mm

D: 최대.디아.풀기의: 1200mm

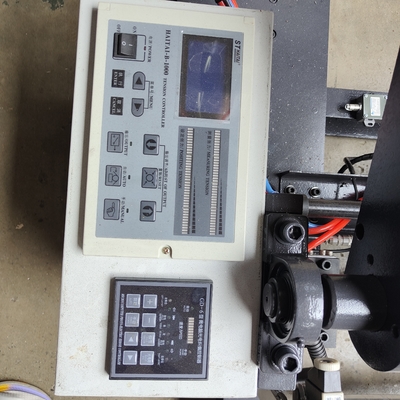

E: 푸는 방법: EPC 장치, 자성 분말, 자동 장력, 에어 샤프트

F: 페이퍼 롤 적재 방식: 공압식

3. 견인 장치:

A: 견인력 구성: 고무 롤러 및 크롬 도금 롤러

B: 트랙션 존: 2

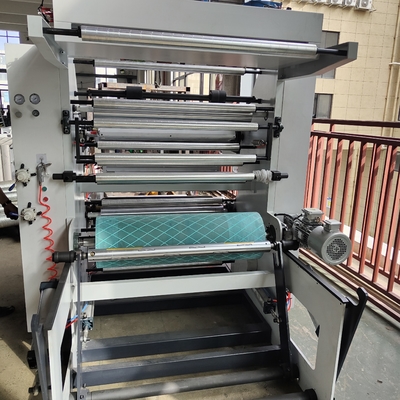

4:인쇄 장치:

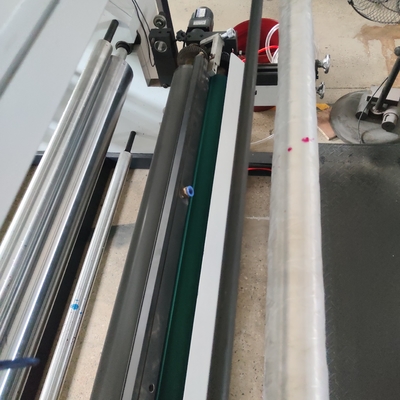

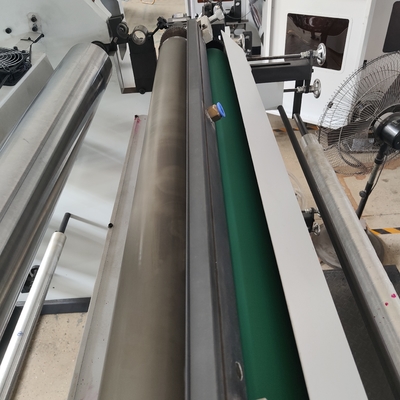

가. 인쇄구성 : 크롬도금롤러, 고무롤러, 아니록스롤러, 플레이트실린더, 닥터블레이드

B: 판 실린더의 둘레: 200-1200mm

C: 플레이트 재질: 수지 및 고무

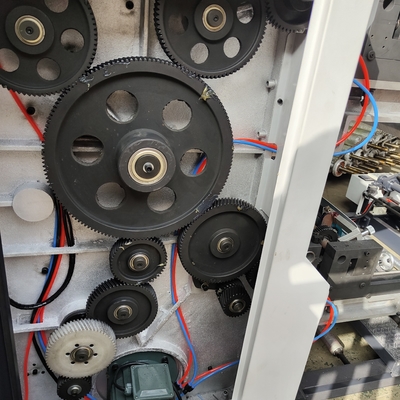

D: 작업 원리: 헬리컬 기어 드라이브

E: 도금 접착 롤러 조정: 공압식

F: Anilox 롤러: 세라믹 Anilox 롤러: 1pc/색상당

5:가열 및 건조 장치:

가. 가열 및 건조방식 : 송풍 후 가열

B: 가열 영역: 가열 튜브 5Zones

C: 난방의 힘: 7.5kw

D: 건조 길이 보조: 1m

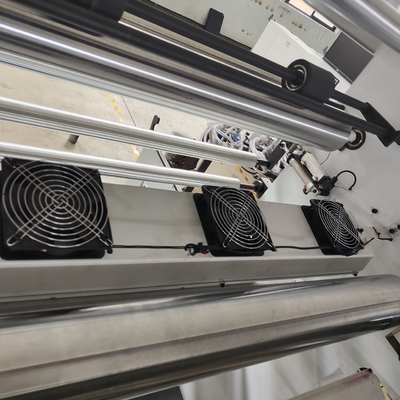

E: 작은 팬: 10pcs

F: 작은 팬의 힘: 35w/pc

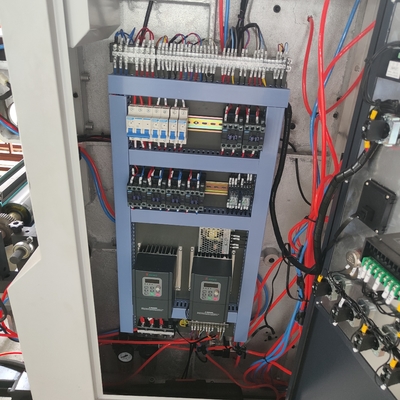

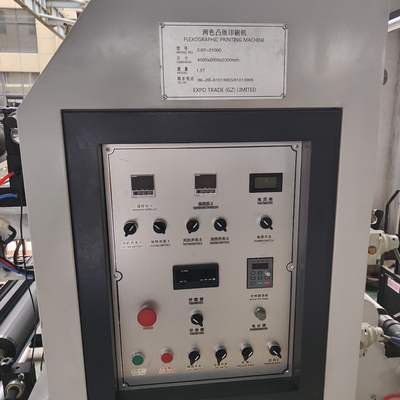

6:전기 부품:

A.:메인 모터: 2.2kw

B: 잉크 이동 모터: 15w*2pcs

C: 주발동기를 갖춘 속도 조절 인버터

7:되감기 장치:

A: 최대.롤러의 길이: 1350mm

B: 최대.효과적인 롤러의 길이: 1300mm

씨:디아.롤러의: 76mm

D: 최대.바람의 직경: 1200mm

E: 되감기 방식: 표면 롤링, 에어 샤프트, 공압식

8:주요 기계 사양 목록:

A. 메인 모터: 1 pc (Kangyuan, Ruian)

B. 잉크 이송 모터: 1개(중국 리방)

C: 컨버터 모터 1개(Ruian)

D: 변환장치: 1pcs (Kewo, 심천)

F: 작은 팬: 10pcs (Changcheng, Suzhou)

G: 알루미늄 롤러: (Ruian)

H: 세라믹 아니록스 롤러: 색상당 1개(Yuncheng)

I:고무 롤러: 색상당 1개(자체 제품)

J:저압 전기 부품:(Zhenju)

K:Switches: (슈나이더 emluator)

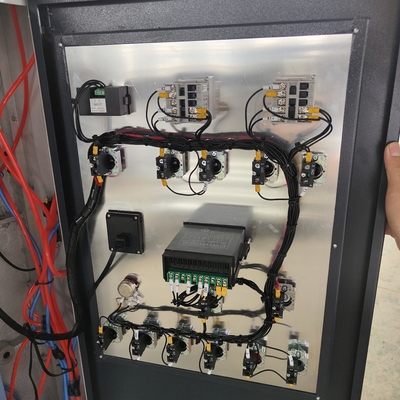

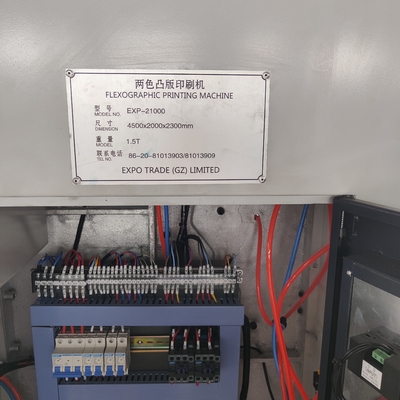

L: 전기 제어 상자: 1 세트(자사 제품)

M:메인머신본체:1세트(자사제품)

N: 주요 기계 주조: 1set (Chuangxin Cast iron Co., Ltd, Henan)

O:공압 부품: 1세트(Chuangfeng Qidong)

9: 무료 예비 부품:

공구함 1세트(1-10# 스크루드라이버, 오일건, 내측육각스패너 1세트)

스위치 2개

접촉기 2개

히팅 튜브 2개

기계 작동 지침 1개

인버터 지시 1개

인쇄실린더 1set (인쇄길이 400mm)
