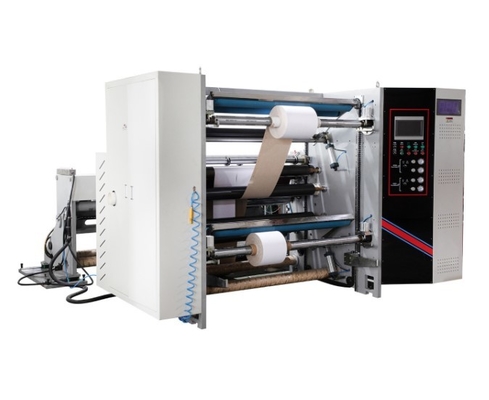

자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계

자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계
HJ-1600A-III Slitting Rewinder Machine for Self-Adhesive/Paper/Non-Woven Fabric/Printing Composite，ultrasonic slitting
자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계

큰 이미지 :  자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계

제품 상세 정보:
원래 장소: 온주 루이안 하이징 기계류
브랜드 이름: HJ
인증: Ce
모델 번호: HJ-1600A-III
결제 및 배송 조건:
최소 주문 수량: 1개 탑
가격: 70000dollars
포장 세부 사항: 컨테이너 패키징
배달 시간: 4주요
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 1 탑 /30days
접촉

자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계

설명
소재 유형: 자기 접착력, 용지, 복합체를 출력한 부직포, 기타 등등과 같은 재료와 같은 묶음 재료 두께: 30-450g (논문)
원료의 최대 너비: 1600 밀리미터 롤 표면 폭: 1650 밀리미터
커팅 폭: 40-1600mm 릴 튜브 코어: 3 "지관 ; 뒤루오로부터 2 하락 샤프트를 사용하기
와인딩의 최대 지름: 1000 밀리미터 최대 속도: 600 미터 / 분
슬리팅 속도: 10-600 미터 / 분 전원 공급기의 전체 전력: 25KW
전체 중량: 5400 킬로그램 윤곽치수: 높이에서 길이에서 3600과 폭에서 2950과 1950 밀리미터

HJ-1600A-III 세 서보 전자동 장력 슬리팅 머신

1, 매개변수 지표:

1. 재료 유형 : 자기 접착제, 종이, 부직포, 인쇄 복합재 등과 같은 롤과 같은 재료;

2. 재료 두께;30~450g(종이)

3. 원료의 최대 폭: 1600mm

4. 롤 표면 폭: 1650mm

5. 절단 폭: 40-1600mm

6. 릴링 튜브 코어: 3 "종이 튜브; 2 Duluo 가스 확장 샤프트 사용

7. 권선의 최대 직경: 1000mm

8. 최대 속도: 600미터/분

9. 절단 속도: 10-600미터/분

10. 총 전력 공급: 25KW

11. 총 중량: 약 5400KG

12. 외형치수 : 길이 3600, 폭 2950, ​​높이 1950mm
  • 백업 구성:
부품명 사양 및 모델 숫자 상표
45 # 강철 프레임 벽면 순두께 40mm 1쌍 크로메이트 처리
3인치 슬립 샤프트 루오 도금 2 조각
메인 트랙션 로드 φ200*1650mm 1조각
주요 견인 고무 롤러 폴리우레탄 φ180*1650mm 1조각
경질 알루미나 가이드 롤러 Φ120*1650mm 10개
와인딩 서보 7.5KW 2세트 미용과
트랙션 서보 7.5KW 1세트 미용과
운전하다 7.5kw 삼단위 선전 홍위안
폐기물 송풍기 팬 1.5KW 1단위 우시
베어링   1일괄 HRB
공압 부품   1일괄
직선 칼을 사용하여 절단   8쌍
마스터 PLC 프로그래머블 컨트롤러 CPU224XP 1 조각 지멘스

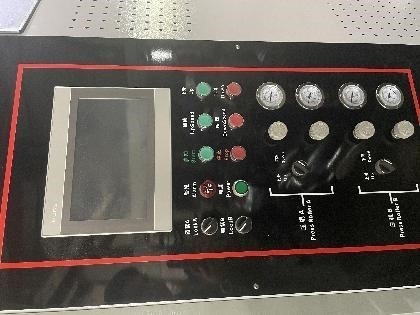

7인치 트루 컬러 터치 스크린 TPC1061Ti 1 조각 베이징 쿤룬통시
근접 스위치   1 조각 일본 오므론
저전압 장치   1 배치 슈나이더
스위치 전원 S100-24 1 조각 잘 의미
3, 각 부분의 기능 설명:



1. 견인 부서:

1. 견인 롤러는 7.5KW 서보 모터로 구동됩니다.

2. 폐기물 가장자리 재활용 장치:

팬을 사용하여 폐기물 및 폐기물을 불어내고 고객은 메쉬 상자를 장착하여 수거합니다.

III.와인딩 메커니즘: (완제품 하역은 기계적으로 완료됨)

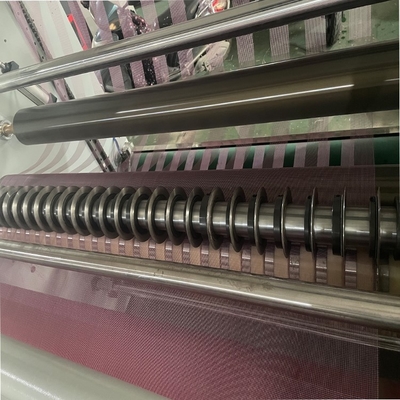

1. 절단된 소재는 상하 양축을 이용하여 독립적으로 감아지며, 슬리팅 나이프는 슬리팅용 원형 나이프를 사용한다(8쌍).

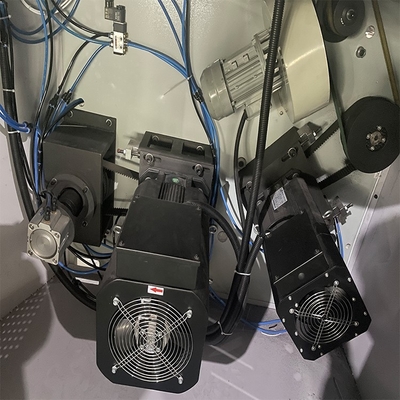

2. 상부 및 하부 와인딩 샤프트에는 각각 공압 확장 샤프트가 있는 7.5KW 서보 모터가 하나씩 있습니다.권선 장력은 현재 코일 직경을 기준으로 Siemens PLC에 의해 자동으로 제어되므로 여러 개의 슬릿을 절단할 때 완제품이 깔끔해집니다.모든 코일 끝면은 평평하며 디스크 표면의 평탄도는 공압식 압력 롤러와 자중 압력 롤러에 의해 자유롭게 선택되어 절단됩니다.완성된 코일의 내층과 외층의 조임도를 제어할 수 있는 나선형 권선 방식입니다.권선 직경이 계속 증가함에 따라 PLC는 자동으로 권선 서보 모터의 속도를 감소하도록 제어합니다.



5. 방전 장치

무축 유압식 자동 공급 구조 채택

(1) 한 쌍의 방전 섀시

(2) 아날로그 보정 모터 1세트

(3) 가이드 레일 35 모델 8개

(4) 40 두께 기념 아치 통로에는 한 쌍의 고품질 강철이 사용됩니다.

(5) 리프팅 스윙 암 1쌍

(6) 실린더 4쌍

(7) 비축 상단 콘 1쌍

(8) 에어 브레이크 1쌍

전기 장비는 채택합니다

Chint Group은 저전압 전기 제품에 사용되며 Snyder는 버튼 스위치에 사용되며 Siemens는 PLC에 사용되며 전체 기계의 운영 체제가 제어됩니다.

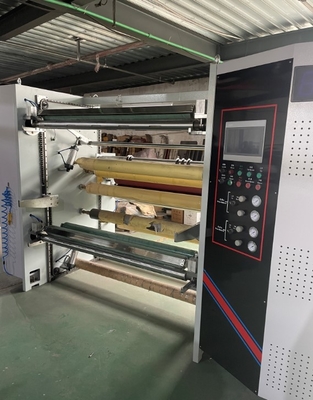

4, 기계 부품 위치
자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 0자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 1자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 2자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 3자체 접착/종이/부직포/인쇄 복합재, 초음파 슬리팅용 HJ-1600A-III 슬리팅 리와인더 기계 4
