서보 모터 제어 1400 밀리미터 슬리팅과 HJ-1400 컴퓨터 크로스 컷팅 기계 고속도가 A4 용지 절단을 위해 잘립니다

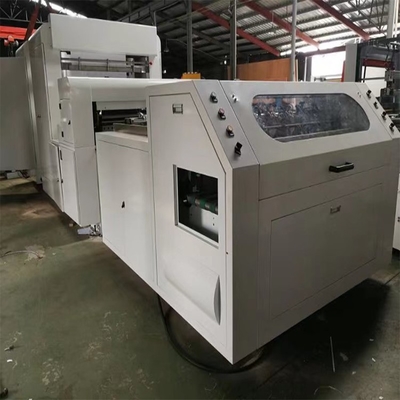

HJ-1400 컴퓨터 고속도 크로스 컷팅 기계

서보 모터 제어 1400 밀리미터 슬리팅과 HJ-1400 컴퓨터 크로스 컷팅 기계 고속도가 A4 용지 절단을 위해 잘립니다

성능과 특성 :

이 기계는 여러가지 유형의 종이, 자기 접착력, 종이 플라스틱 복합체와 부직포와 같은 물질을 패키징하는 큰 드럼을 줄이는데 적합합니다. 이 기계는 고정 길이 절단을 위해 서보 모터 제어를 채택합니다. 통신 방식은 공기이고 광전자식 센서와 같은 중앙집중 제어를 채택합니다. 이 기계는 빛과 전기와 가스를 단순 작동, 높은 절삭 정밀도, 기계적인 안정성과 저소음과 통합합니다. (공기 급송을 위한 옵션널은) 가변 주파수 속도 조정률, 자동적 계산, 알람 정지, 자성 분말 테이프녹화자 자동 긴장 조정 기능을 자동차로 나릅니다. 그것은 현재 중국에서 중단하는 고품질 대규모 코일을 위한 이상적 장비입니다

특징 :

1. 호스트 변수 주파수 속도 조정률, 파나소닉 PLC 터치 스크린 제어 시스템, 자동적 계산, 자동 길이 세팅, 경보 주차, 자동 제어와 다른 기능

2. 골조는 16 밀리미터 강철판 구조물을 채택하고, 크로스 컷팅 블레이드 시트가 무거운 주조 조직을 채택하고, 가이드 롤러가 동적 균형 치료 알루미늄 합금 가이드 롤러를 채택합니다

3. 견인을 배치하는 드라이브는 서보 기구에 의한 시스템 드라이브 축 구조를 채택하고 피딩하는 견인법이 전동기 구동 스프로켓 구동 견인 충돌 손잡이입니다

4. 이 기계는 고정밀도와 고속과 장치를 줄이는 이상적 온라인 적십자입니다

1, 주요 기술적인 매개 변수 :

2. 호스트 부분

(5) 랙은 16 # 고품질 스틸 플레이트 구조를 채택합니다

1) 견인 장비 :

(1) 구조적 유형 : 활동적 견인 수동적 압축 형태

(2) 견인 토대는 주조 구조 (1개 세트)을 채택합니다

(3) 견인 롤러는 고무 롤러 (상술을 채택합니다 : 6는 φ 리티-프아이브 × 1150 밀리미터를 연결합니다))

(4) 압축 방법은 실린더 제어를 채택합니다

(5) 전송 가이드 롤러는 알루미늄 가이드 롤러 (상술을 채택합니다 : 12는 φ 75 × 1150 밀리미터를 연결합니다))

(6) 전송 가이드 롤러는 조정을 위해 위 아래로 팽팽하게 될 수 있습니다

(7) 모터는 1.5KW (상하이 데동) (1개 세트)의 3상 비동기 변수 주파수 모터를 채택합니다

(8) 주파수 변환기는 게에타이코 1.5 kw (1 유닛)을 채택합니다

(9) 공급은 자료 창고와 버퍼링을 위한 떠있는 암 기구를 채택합니다.

(10) 긴장의 상하의 플로팅은 공기 견인법을 채택합니다

(11) 떠있는 가이드 롤러 : 알루미늄 가이드 롤러 (상술 : 12는 φ 75 × 1150 밀리미터를 연결합니다))

(12) 전체 공급 장치는 지적으로 변위 센서에 의해 제어됩니다.

2) 공급 장치 :

1. 활발히 서보 제어 배치 방법을 채택하세요

4.4 kw 인비턴 서보 모터, 운전자 (1개 세트)

3. 전체 산업용 제어 시스템은 디지털 산업용 제어 시스템 구동 방법을 채택합니다 : 메인 모터는 활동적 롤러 위치설정을 운전합니다

4. 전송은 동기 전동 벨트와 동시에 일어나는 휠 트랜스미션 메커니즘을 채택합니다

5. 피딩 롤러는 매끄러운 충돌 로울러 구조를 채택합니다

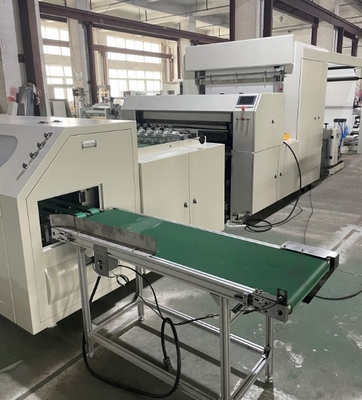

6. Use conveyor belts to transport to the sorting area

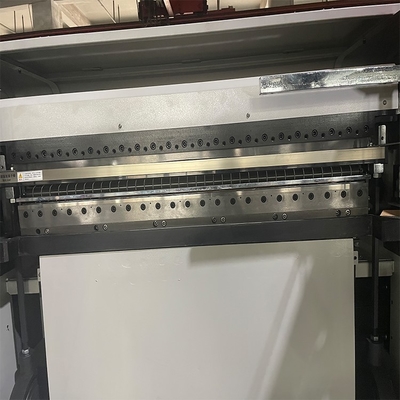

3) 절단 장치 :

(1) 가공 방법 : 낮은 나이프 고정된, 윗날 활동적 절단

(2) 커터배드는 캐스트 무거운 구조를 채택합니다 :

(3) 선형 가이드 레일 (2 쌍)

(4) 오일 용기 (2개 부분)

(5) 윤활유는 재활용될 수 있습니다

(6) 상부 및 하부 둥근칼은 수입된 반진정강 절삭 공구류 (6 쌍)로 만들어집니다

(7) (상술 두께 × 넓은 × 길이를 도구화하세요 : 15 × 80 × 1150 밀리미터 (합작 투자회사를 상하이세요) (2 쌍)

(8) 조작 모드 : 손으로 임의로 공구 위치를 조정하세요

(9) 주 변속기 방식 : 메인 모터 전송은 편심 휠 연계를 운전하기 위해 기어박스와 일치되고 연결봉이 절단 공구를 이동하기 위해 보답합니다

(10) 메인 모터는 상하이 (1.5kw)에서 변하기 쉬운 주파수 속도 모터 제어를 채택합니다

(11) 주파수 변환기는 게에타이코 (1.5kw 1 유닛)을 채택합니다

(12) 전송은 동시에 일어나는 휠 트랜스미션 메커니즘을 채택합니다

(13) 편심 휠 (2개 세트)

(14) 연결봉 (2개 부분)

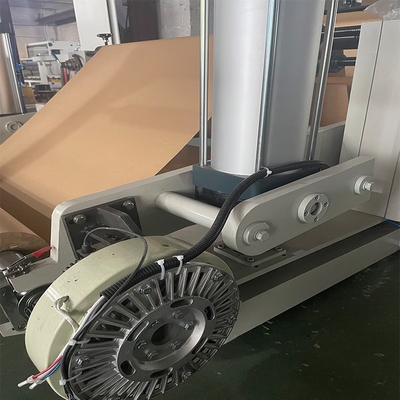

(15) 물질 배출 장치 ; 샤프트 방출 랙, 표준 구성과 공기 급송 ; 1100년 공기 확대 손잡이의 1 일련, 2 실린더 160 * 300, 1 일련을 합계하는 10 킬로그램 자성 분말의 1 일련, 일탈 보정 시스템의 1 일련

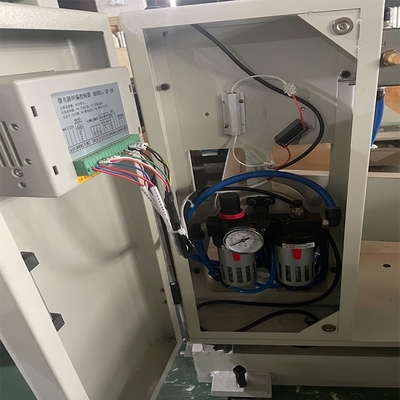

3. 전기 제어 일부 : (제어와 호스트가 평행하게 연결되었습니다) 전체 기계는 파나소닉 PLC 산업용 제어 시스템을 도입하고 터치 스크린이 대만 베유춘에 의해 제어됩니다

(1) 이 기계의 제어 시스템은 대략 호스트에 의해 제어됩니다.

(2) 호스트 제어 : 메인 모터 제어, 유도 제어, 섭식 조절과 절단 조작을 포함하여.

(3) 유동 점조종 : 넓은 속도 범위로, 그것은 양쪽 낮은 고속도에 좋은 공연을 가지고 있습니다.

(4) 계산하기 위한 전자 계량기 반대를 갖춥니다 ; 알람 정지 ; 자동 고정 길이가 외부 기능을 가리키고 가리킵니다.

(5) 위에서 말한 전기 부품은 크힌트에서 선택됩니다 ; 스위치는 쉐나이더 브랜드에서 선택했습니다

4. 지지하는 시설 : (책임이 있는 사용자)

(1) 전원 공급기 : 3상 4선 기중 차단기 : 전압 380V/50Hz
