셀프 접착제 부직포 명부 슬리팅 머신을 위한 리와인더 기계를 길게 베는 자동 긴장

1, 매개 변수 표시기 :

1. 소재 유형 : 자기 접착력, 용지, 복합체를 출력한 부직포, 기타 등등과 같은 재료와 같은 묶음 ;

2. 재료 두께 ; 30-450g (논문)

3. 원료의 최대 너비 : 1300 밀리미터

4. 롤 표면 폭 : 1350 밀리미터

5. 커팅 폭 : 15-1300mm

6. 릴링 튜브 코어 : 3 "지관 ; 2 뒤루오 가스 팽창 샤프트를 사용하기

7. 와인딩의 최대 지름 : 1000 밀리미터

8. 최대 속도 : 600 미터 / 분

9. 커팅 스피드 : 10-600 미터 / 분

10. 전체 전력 공급 : 25KW

11. 전체 중량 : 대략 5400KG

12. 외형 칫수 : 높이에서 길이에서 3600과 폭에서 2650과 1950 밀리미터

3, 각 부에 대한 기능 설명 :

1. 견인 부서 :

1. 견인 롤러는 7.5KW 서보 모터에 의해 가동됩니다.

2. 폐기물 모서리 회수 장치 :

폐기물과 폐재류를 분출하기 위해 팬을 이용하고 고객은 수집을 위한 그물눈 상자를 설비할 것입니다.

3세. 권취 기구 : (완성품 언로딩은 기계적으로 완료됩니다)

1. 자른 재료는 독립적으로 상부 및 하부 감원을 둘다 사용하여 감기고 슬리팅 나이프가 슬리팅 (8 쌍)을 위해 원형 나이프를 사용합니다

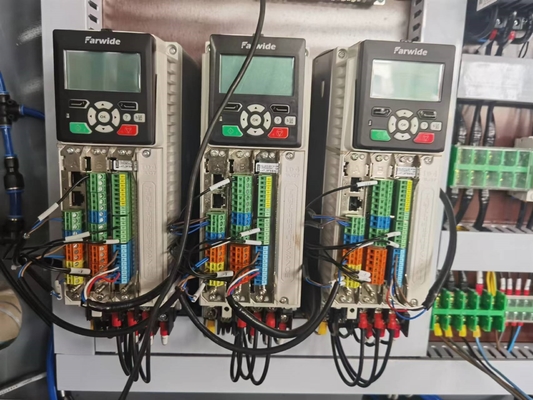

2. 상부 및 하부 권선축은 각각 공기 확대 샤프트로 1 7.5KW 서보 모터를 가지고 있습니다. 권취 장력은 자동적으로 현재 코일 직경을 기반으로 지멘스 PLC에 의해 제어됨으로써, 완성 물질이 다 슬릿이 줄여질 때 깔끔하도록 합니다. 모든 코일 단부면들은 평평하고 디스크 표면의 평탄성이 자유로이 잘래서 공기 압착 로울러와 셀프 중량 압착 로울러에 의해 선택됩니다. 끝난 코일의 안쪽이고 외층의 밀착도는 제어 가능하며, 그것이 나선형 권선 방법입니다. 권선 직경이 계속 증가한 것처럼, PLC는 감소하기 위해 자동적으로 꾸불꾸불한 서보 모터의 속도를 조절합니다.

5. 토출 장치

샤프트리스 수력 자동 피드 구조를 채택하기

(1) 방출 샤시의 한 쌍

(2) 아날로그 보정 모터의 1개 세트

(3) 가이드 레일 35 모델   8개 부분

(4) 고품질 스틸의 한 쌍은 40개 두꺼운 기념관 아치 밑의 통로를 위해 사용됩니다

(5) 요동암을 해제하는 1 쌍

(6) 4 쌍을 실린더를 다세요

(7) 비 주축 상부 원뿔체의 1 쌍

(8) 에어 브레이크 1 쌍

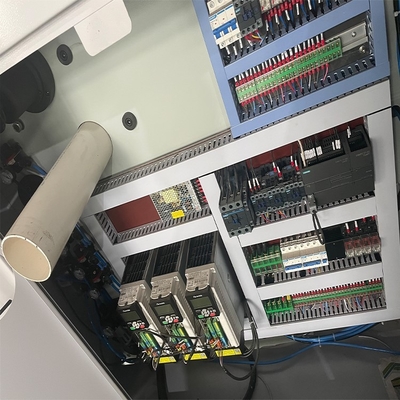

전기 장비는 채택합니다

크힌트 그룹은 저전압 전기 제품을 위해 사용되고, 스나이더가 버튼 스위치를 위해 사용되고, 지멘스가 PLC에 대해 사용되고, 전체 기계의 운영 체제가 제어됩니다

4, 머신 부분 위치

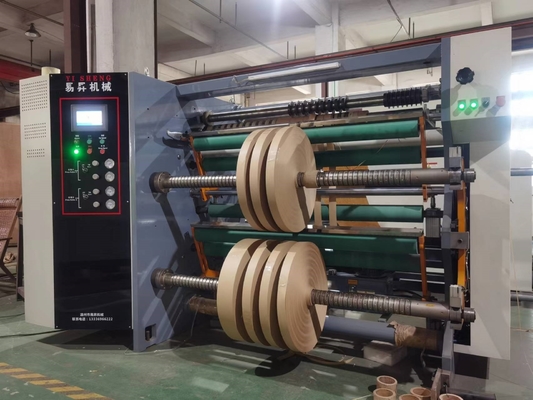

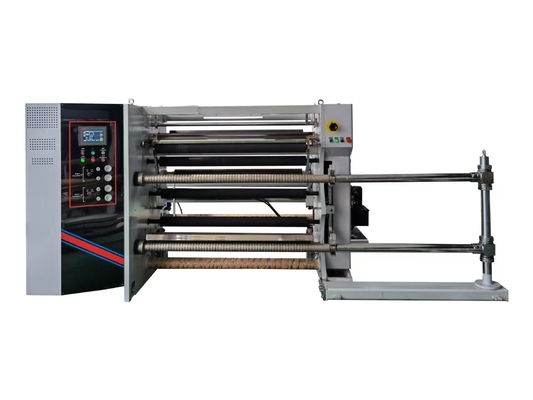

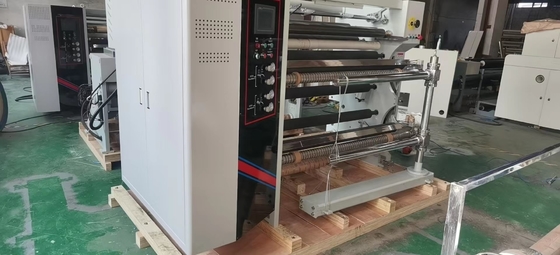

전체적인 외관
