제품 상세 정보:
|
| 소재 유형: | PET、BOPP、BOF、PE、OPP 압연재 | 재료 두께: | 0.012-0.5mm (얇은막) |
|---|---|---|---|
| 원료의 최대 너비: | 1400 밀리미터 | 롤 표면 폭: | 1150 밀리미터 |
| 커팅 폭: | 10-1100mm | 릴 튜브 코어: | 3 지관 |
| 와인딩의 최대 지름: | 600 밀리미터 | 최대 속도: | 300 미터 / 분 |
| 슬리팅 속도: | 10-300 미터 / 분 | 전원 공급기의 전체 전력: | 12.5Kw |
| 전체 중량: | 4200 킬로그램 | 윤곽치수: | 높이에서 길이에서 3200과 폭에서 2600과 1500 밀리미터 |
| 강조하다: | 리와인더 기계를 길게 베는 완전 자동 긴장,0.5 밀리미터 고속도 슬리팅 머신,자동 긴장 슬리팅 머신 1150 밀리미터 |
||

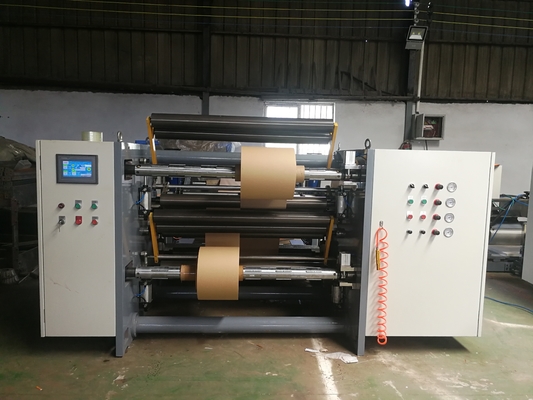

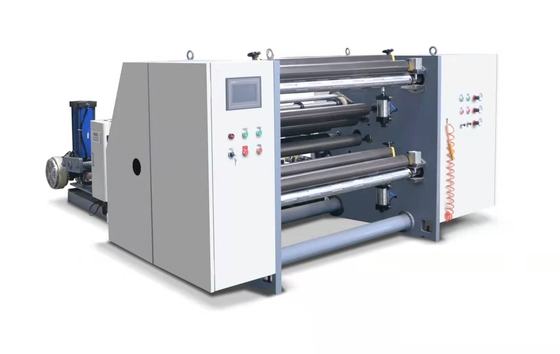

HJ-D1100- 3세 세 서보기구 완전 자동 긴장 슬리팅 머신
1, 매개 변수 표시기 :
1. 소재 유형 : PET, 봅프, 파일 시작, PE, 오프와 다른 압연재 ;
2. 재료 두께 : 0.012-0.5mm (영화) ; 30-450g (논문)
3. 원료의 최대 지름 : 1400 밀리미터
4. 원료 튜브 코어 : 3 "지관
5. 원료의 최대 너비 : 1100 밀리미터
6. 롤 표면 폭 : 1150 밀리미터
7. 커팅 폭 : 10-1100mm
8. 릴링 튜브 코어 : 3 "지관 ;
9. 와인딩의 최대 지름 : 600 밀리미터
10. 전체 편향 보정 타격 : 150 밀리미터
11. 최대 속도 : 300 미터 / 분
12. 커팅 스피드 : 10-300 미터 / 분
13. 전체 전력 공급 : 12.5KW
14. 전체 중량 : 대략 4200KG
15. 외형 칫수 : 3200 장기간과 넓은 2600과 1500 밀리미터 높은 것
| 파트 명칭 | 상술과 모델 | 양 | 브랜드 |
| 45 # 철골 | 벽판지 순수한 두께 40 밀리미터 | 1 쌍 | |
| 3 인치 부풀게할 수 있는 샤프트 | 2개 부분 | ||
| 주요 트랙션 로드 | φ 120 * 1150 밀리미터 | 1개 부분 | |
| 주요 견인 고무 롤러 폴리우레탄 | φ 120 * 1150 밀리미터 | 1개 부분 | |
| 단단한 알루미나 가이드 롤러 | Φ 75 * 1150 밀리미터 | 13개 부분 | |
| 꾸불꾸불한 서보기구 | 3.7KW | 2개 세트 | 미 부서 |
| 견인 서보기구 | 3.7KW | 1개 세트 | 미 부서 |
| 자석 분제 동기는 언와인딩을 위해 사용됩니다 | 20KG | 1 유닛 | |
| 모서리 팬을 부는 소모 | 1.1KW | 1 유닛 | 우시 |
| 태도 | 1 뱃치 | 로크웰B경도 | |
| 공기 성분 | 1 뱃치 | ||
| 드르비에 | 3.7KW | 3 유닛 | 센즈헨 홍위안 |
| 일탈의 초음파 수정 | 1개 세트 | 방망이 | |
| 마스터 PLC 프로그램 가능 제어기 | CPU224XP | 1개 부분 | 지멘스 |
| 7 인치 사실인 칼라 터치 스크린 | TPC1061Ti | 1개 부분 | 베이징 쿤룬 통시 |
| 근접 스위치 | 1개 부분 | 일본 옴론 | |
| 저전압 장치 | 1 뱃치 | 완승 | |
| 스위치 전원 공급 | S100-24 | 1개 부분 | 잘 의미하세요 |
3, 각 부에 대한 기능 설명 :
1. 감기지 않은 부서 :
1. 언와인딩은 개인 활동을 위해 편리한 샤프트리스 공기 급송 랙을 채택합니다. 특별한 부풀게할 수 있는 샤프트 형태를 채택할 때, 그것은 튜브 코어의 내벽을 손상시키지 않습니다.
2. 자유로이 언와인딩 장력을 바꾸기 위한 3가지 방식이 있습니다 : 압력 센서 폐-루프 자동 상수 긴장 제어 모드와 압력 센서 무료 오픈-루프 자동 상수 긴장 제어 모드와 매뉴얼 긴장.
3. 감기지 않은 지름은 재료 두께를 입력할 필요 없이, 자동적으로 감기지 않은 전송 샤프트에 근접 스위치에 의해 탐지됩니다. 나머지 감기지 않은 지름은 자동적으로 늦추고 받아들일 다음 코일에게 편리한 그것을 만들면서, 멈출 예정일 수 있습니다.
4. ± 10 밀리미터의 조절 범위로, 손으로 배포와 긴축 모서리를 조정하기 위한 메커니즘을 갖춥니다.
5. 자동 일탈 보정 시스템은 자동적으로 영화 또는 종이의 모서리를 보정합니다.
II. 견인 부서 :
1. 견인 롤러는 3.7KW 서보 모터에 의해 가동됩니다.
3세. 폐기물 모서리 회수 장치 :
폐기물과 폐재류를 분출하기 위해 팬을 이용하고 고객은 수집을 위한 그물눈 상자를 설비할 것입니다.

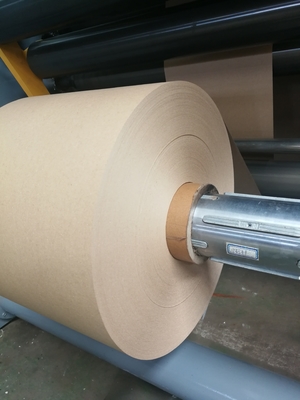

4. 권취 기구 : (명령할 때 완성품의 왼쪽이나 오른쪽으로 만방전은 고객에 의해 결정됩니다)
1. 독립적으로 자른 재료를 회전시키기 위해 양쪽 상부 및 하부 감원을 사용하세요.
2. 상부 및 하부 권선축은 공기 하락 샤프트를 운전하기 위해 각각 1 3.7KW 서보 모터를 가지고 있습니다. 권취 장력은 두 일본인 SMC 전기 제어 비례 제어 밸브에 의해 제어되고 PLC가 자동적으로 현재 코일 직경을 기반으로 긴장을 제어하여서, 다 슬릿이 줄여진다는 어떤 재료 두께 요소들이 없습니다. 모든 코일 단부면들은 평평하고 디스크 표면의 평탄성이 자유로이 공기 압착 로울러와 셀프 중량 압착 로울러에 의해 선택됩니다. 끝난 코일의 안쪽이고 외층의 밀착도는 제어 가능하며, 그것이 나선형 권선 방법입니다. 권선 직경이 계속 증가한 것처럼, PLC는 감소하기 위해 자동적으로 꾸불꾸불한 서보 모터의 속도를 조절합니다.
6. 슬리팅 나이프는 선택적 에어 나이프 (부분 당 320 위안)로, 슬리팅 (6 쌍)을 위한 둥근칼을 채택합니다
터치 스크린은 베이징 쿤룬 통시 7 인치를 채택합니다

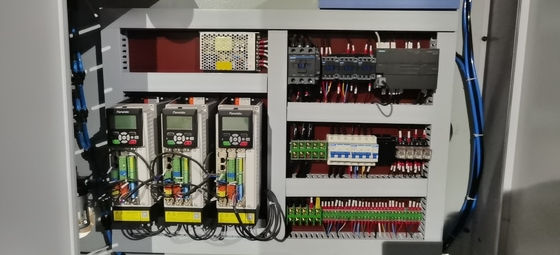

주요 전기 제품 ; 3개 홍위안 드라이브, 독일로부터의 지멘스 PLC

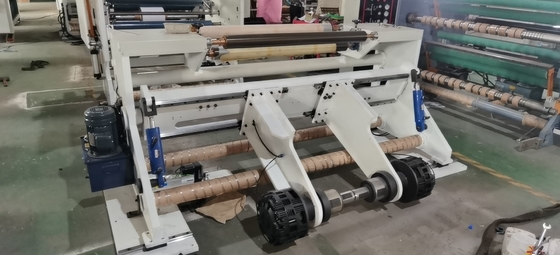

샤프트리스 방출 랙 ; 수력 자동 피드 랙과 1 수력 기지, 4 유압원통, 8 가이드 레일, 에어 브레이크의 1 쌍, 상부 원뿔체의 1 쌍, 3 알루미늄봉과 타자 수정의 1개 세트
인용
(1) HJ-D1100에 대한 판매값은 136600 위안이고 위에서 말한 가격이 세금과 선박 비용을 포함합니다
(2) 결제 방법 ; 계약을 맺은 후, 30%의 계약금은 만들어지고 60%가 출하 전에 지불될 것입니다. 디버깅과 수락 뒤에, 남아있는 10%는 지불될 것입니다
(3) 배달 시간 ; 35 일에 대해, 특별한 배달 시간은 계약을 맺음으로써 확인됩니다.
(4) 보증 기간 ; 1년이요..
