제품 상세 정보:
|
| 소재 유형: | PET、BOPP、BOF、PE、OPP 압연재 | 재료 두께: | 0.012-0.5mm (얇은막) |
|---|---|---|---|
| 원료의 최대 너비: | 1400 밀리미터 | 롤 표면 폭: | 1150 밀리미터 |
| 커팅 폭: | 10-1100mm | 릴 튜브 코어: | 3 지관 |
| 와인딩의 최대 지름: | 600 밀리미터 | 최대 속도: | 300 미터 / 분 |
| 슬리팅 속도: | 10-300 미터 / 분 | 전원 공급기의 전체 전력: | 12.5Kw |
| 전체 중량: | 4200 킬로그램 | 윤곽치수: | 높이에서 길이에서 3200과 폭에서 2600과 1500 밀리미터 |
| 강조하다: | HJ-1100A-III 슬리팅 리와인더 기계,슬리팅 리와인더 기계 1100 밀리미터,슬리팅 리와인더 PET 기계 |
||

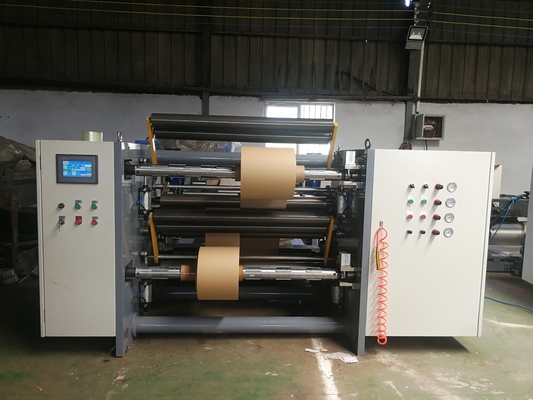

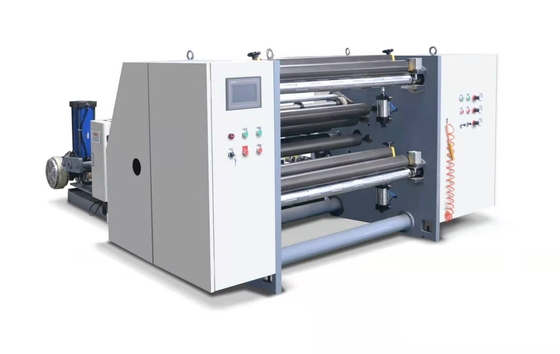

HJ-1100A-III 세 서보기구 완전 자동 긴장 슬리팅 머신
1, 매개 변수 표시기 :
1. 소재 유형 : PET, 봅프, 파일 시작, PE, 오프와 다른 압연재 ;
2. 재료 두께 : 0.012-0.5mm (영화) ; 30-450g (논문)
3. 원료의 최대 지름 : 1400 밀리미터
4. 원료 튜브 코어 : 3 "지관
5. 원료의 최대 너비 : 1100 밀리미터
6. 롤 표면 폭 : 1150 밀리미터
7. 커팅 폭 : 10-1100mm
8. 릴링 튜브 코어 : 3 "지관 ;
9. 와인딩의 최대 지름 : 600 밀리미터
10. 전체 편향 보정 타격 : 150 밀리미터
11. 최대 속도 : 300 미터 / 분
12. 커팅 스피드 : 10-300 미터 / 분
13. 전체 전력 공급 : 12.5KW
14. 전체 중량 : 대략 4200KG
15. 외형 칫수 : 3200 장기간과 넓은 2600과 1500 밀리미터 높은 것
| 파트 명칭 | 상술과 모델 | 양 | 브랜드 |
| 45 # 철골 | 벽판지 순수한 두께 40 밀리미터 | 1 쌍 | |
| 3 인치 부풀게할 수 있는 샤프트 | 2개 부분 | ||
| 주요 트랙션 로드 | φ 120 * 1150 밀리미터 | 1개 부분 | |
| 주요 견인 고무 롤러 폴리우레탄 | φ 120 * 1150 밀리미터 | 1개 부분 | |
| 단단한 알루미나 가이드 롤러 | Φ 75 * 1150 밀리미터 | 13개 부분 | |
| 꾸불꾸불한 서보기구 | 3.7KW | 2개 세트 | 미 부서 |
| 견인 서보기구 | 3.7KW | 1개 세트 | 미 부서 |
| 자석 분제 동기는 언와인딩을 위해 사용됩니다 | 20KG | 1 유닛 | |
| 모서리 팬을 부는 소모 | 1.1KW | 1 유닛 | 우시 |
| 태도 | 1 뱃치 | 로크웰B경도 | |
| 공기 성분 | 1 뱃치 | ||
| 드르비에 | 3.7KW | 3 유닛 | 센즈헨 홍위안 |
| 일탈의 초음파 수정 | 1개 세트 | 방망이 | |
| 마스터 PLC 프로그램 가능 제어기 | CPU224XP | 1개 부분 | 지멘스 |
3, 각 부에 대한 기능 설명 :
1. 견인 부서 :
1. 견인 롤러는 3.7KW 서보 모터에 의해 가동됩니다.
2. 폐기물 모서리 회수 장치 :
폐기물과 폐재류를 분출하기 위해 팬을 이용하고 고객은 수집을 위한 그물눈 상자를 설비할 것입니다.

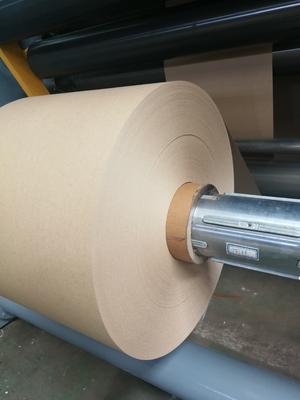

3. 권취 기구 : (주문할 때 완성품의 왼쪽이나 오른쪽으로 말은 고객에 의해 결정됩니다)
1. 자른 재료는 독립적으로 상부 및 하부 감원을 둘다 사용하여 감기고 슬리팅 나이프가 슬리팅 (6 쌍)을 위해 직선 날칼을 사용합니다
2. 상부 및 하부 권선축은 각각 공기 확대 샤프트와 1 3.7KW 서보 모터를 가지고 있습니다. 권취 장력은 자동적으로 현재 코일 직경을 기반으로 지멘스 PLC에 의해 제어됨으로써, 완성 물질이 다 슬릿이 줄여질 때 깔끔하도록 합니다. 모든 코일 단부면들은 평평하고 디스크 표면의 평탄성이 자유로이 잘래서 공기 압착 로울러와 셀프 중량 압착 로울러에 의해 선택됩니다. 끝난 코일의 안쪽이고 외층의 밀착도는 제어 가능하며, 그것이 나선형 권선 방법입니다. 권선 직경이 계속 증가한 것처럼, 지멘스 PLC는 감소하기 위해 자동적으로 꾸불꾸불한 서보 모터의 속도를 조절합니다.
5. 토출 장치
연결된 샤프트리스 수력 자동 피드 구조를 채택하기
(1) 아날로그 보정 모터의 1개 세트
(2) 가이드 레일 25 모델 4 부분
(3) 고품질 스틸의 한 쌍은 40개 두꺼운 기념관 아치 밑의 통로를 위해 사용됩니다
(4) 요동암을 해제하는 1 쌍
(5) 실린더 140X63 1 쌍
(6) 방출 브레이크는 에어 브레이크의 한 쌍을 채택합니다
전기 장비는 채택합니다
크힌트 그룹은 저전압 전기 제품을 위해 사용되고, 스나이더가 버튼 스위치를 위해 사용되고, 지멘스가 PLC에 대해 사용되고, 전체 기계의 운영 체제가 제어됩니다
PLC가 지멘스를 채택하는 제어부 전기 장비는 크힌트를 채택합니다
세개 센즈헨 홍위안 드라이브를 사용하는 수평구동조정

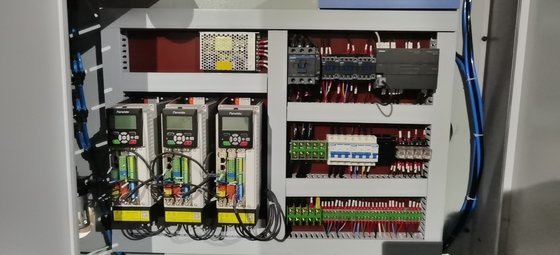

배전상자 부문
보정 시스템
타자를 사용하는 자극적 수정
작동부

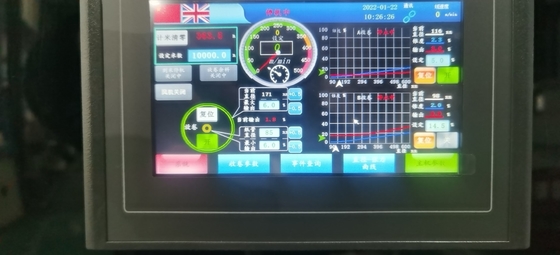

터치 스크린은 쿤룬을 채택하고 7 인치 방식을 연결시켰습니다
스위치는 스나이더를 채택합니다
기압 규정은 밸브를 규제하는 정확성에 의해 제어됩니다
5.
배달 주기 : 35 근무일 이내에.
