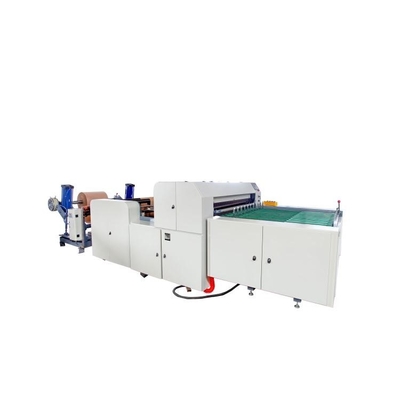

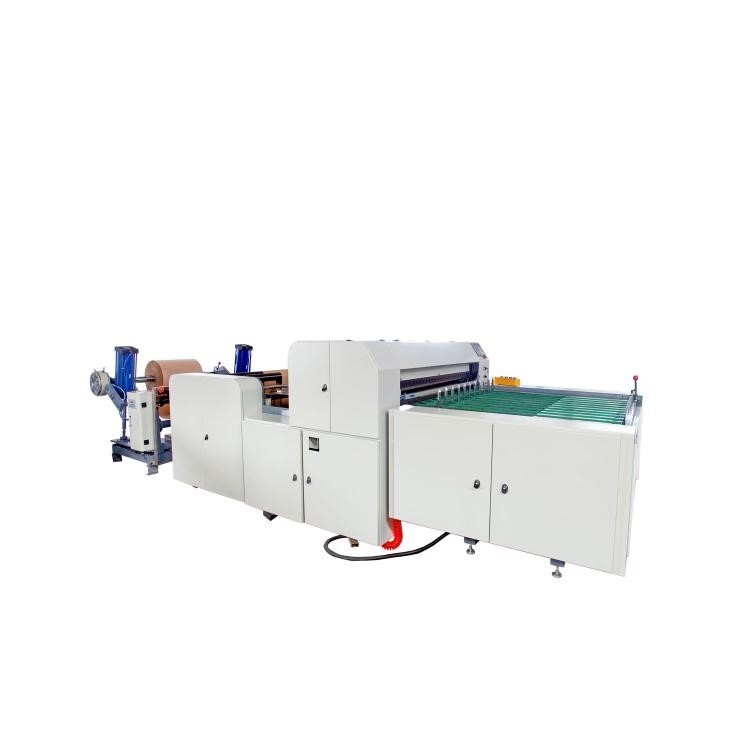

가로지른 HJ-800 컴퓨터 고정밀과 길이 절단 기계
성능과 특성 :
이 기계는 여러가지 유형의 종이와 알루미늄 호일에 적합합니다. 이 기계는 고정 길이 절단을 위해 서보 모터 제어를 채택합니다. 통신 방식은 공기이고 광전자식 센서와 같은 중앙집중 제어를 채택합니다. 이 기계는 빛과 전기와 가스를 단순 작동, 높은 절삭 정밀도, 기계적인 안정성과 저소음과 통합합니다. 공기 피딩하는) 모터 가변 주파수 속도 조정률, 자동적 계산, 알람 정지를 위한 (옵션널. 그것은 현재 중국에서 중단하는 고품질 대규모 시트를 위한 이상적 장비입니다
특징 :
1. 호스트 변수 주파수 속도 조정률, 파나소닉 PLC 터치 스크린 제어 시스템, 자동적 계산, 자동 길이 세팅, 알람 정지
2. 골조는 16 밀리미터 강철판 구조물을 채택하고, 크로스 컷팅 블레이드 시트가 무거운 주조 조직을 채택하고, 가이드 롤러가 동적 균형 치료 알루미늄 합금 가이드 롤러를 채택합니다
3. 견인을 배치하는 드라이브는 서보 시스템 구동축 제어를 채택하고 피딩하는 견인법이 전동기 구동 스프로켓 구동 견인입니다
4. 이 기계는 가로지른 이상적 대규모 시트 재료고 고정밀도와 고속과 매끄러운 물질 수집과 경도 줄인 장비입니다
1, 주요 기술적인 매개 변수 :
| 모델 |
HJ-800 |
| 최대 커팅 폭 |
800 밀리미터 |
| 절단 길이 |
20-600mm |
| 커팅 스피드 |
5-150times/min |
| 수평선상이고 연직 정확도 |
±0.2mm
|
| 전원 공급기의 전체 전력 |
6.5 kw |
| 기계 하중 |
2000 킬로그램 |
| 외형 칫수 (L × W × H) |
L4500*W2000*H1400 |
2, 기계 구성 :
호스트 부분
(5) 랙은 16 # 고품질 스틸 플레이트 구조를 채택합니다
1) 견인 장비 :
(1) 구조적 유형 : 활동적 견인 수동적 압축 형태
(2) 견인 토대는 주조 구조 (1개 세트)을 채택합니다
(3) 견인 롤러는 고무 롤러 (상술을 채택합니다 : 4는 φ 리티-프아이브 × 850 밀리미터를 연결합니다))
(4) 압축 방법은 실린더 제어를 채택합니다
(5) 전송 가이드 롤러는 알루미늄 가이드 롤러 (상술을 채택합니다 : 3는 φ 75 × 850 밀리미터를 연결합니다))
(6) 전송 가이드 롤러는 조정을 위해 위 아래로 팽팽하게 될 수 있습니다
(7) 모터는 1.5KW (1개 세트)의 3상 비동기 변수 주파수 모터를 채택합니다
(8) 주파수 변환기는 1.5 kw 게에텍 (1 유닛)을 채택합니다
(9) 공급은 컨베이어 벨트에 의해 제어됩니다
(10) 전체 공급 장치는 지적으로 변위 센서에 의해 제어됩니다.
2) 공급 장치 :
1. 활발히 서보 제어 배치 방법을 채택하세요
2. 3 kw 인비턴 서보 모터, 운전자 (1개 세트)
3. 전체 산업용 제어 시스템은 디지털 산업용 제어 시스템 구동 방법을 채택합니다 : 메인 모터는 활동적 롤러 위치설정을 운전합니다
4. 전송은 동기 전동 벨트와 동시에 일어나는 휠 트랜스미션 메커니즘을 채택합니다
5. 피딩 롤러는 상부 및 하부 매끄러운 충돌 로울러 구조를 채택합니다.
3) 절단 장치 :
(1) 가공 방법 : 낮은 나이프 고정된, 윗날 활동적 절단
(2) 커터배드는 캐스트 무거운 구조를 채택합니다 :
(3) 선형 가이드 레일 (2 쌍)
(4) 오일 용기 (2개 부분)
윤활유는 재활용될 수 있습니다
(5) 상부 및 하부 나이프는 스트립 나이프와 수입된 반진정강 나이프 (2 쌍)로 만들어집니다
(6) (상술 두께 × 넓은 × 길이를 도구화하세요 : 15 × 80 × 850 밀리미터)
(7) 길이 절단 둥근칼은 고품질 스틸 (2 쌍)로 만들어집니다
(8) 시공 방법 : 손으로 공구 위치를 조정하세요
(9) 주 변속기 방식 : 메인 모터 전송은 편심 휠 연계를 운전하기 위해 기어박스와 일치되고 연결봉이 절단 공구를 이동하기 위해 보답합니다
(10) 메인 모터는 상하이 (1.5kw)에서 변하기 쉬운 주파수 속도 모터 제어를 채택합니다
(11) 주파수 변환기는 게에텍 (1.5kw 1 유닛)을 채택합니다
(12) 전송은 동시에 일어나는 휠 트랜스미션 메커니즘을 채택합니다
(13) 편심 휠 (2개 세트)
(14) 연결봉 (2개 부분)

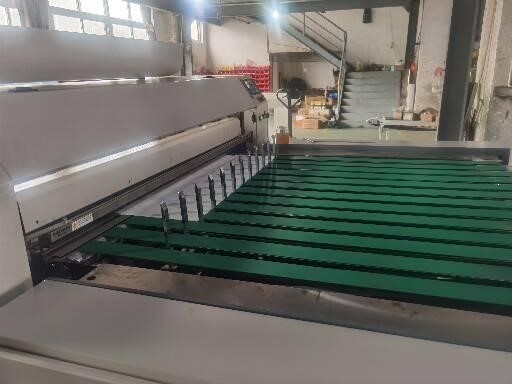

플랫폼을 받는 재료는 컨베이어 벨트의 자동 공급 기능을 채택합니다 ;
(1) 완료 시트의 숫자는 파나소닉 PLC에 의해 제어되고 시트의 세트 수가 자동적으로 소팅 영역에 보내집니다. 쉽게 작동하기 위해 그것을 하고 라보르-세이빙, 기계는 자동적으로 정상적으로 운영합니다

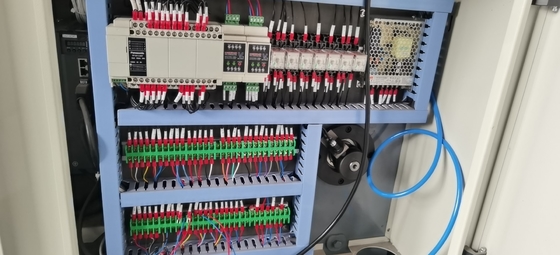

3. 전기 제어 일부 : (제어와 호스트가 평행하게 연결되었습니다) 전체 기계는 파나소닉 PLC 산업용 제어 시스템을 도입하고 터치 스크린이 대만 베유춘에 의해 제어됩니다
(1) 이 기계의 제어 시스템은 대략 호스트 제어로 분할될 수 있습니다.
(2) 호스트 제어 : 메인 모터 제어, 유도 제어, 섭식 조절과 절단 조작을 포함하여.
(3) 계산하기 위한 전자 계량기 반대를 갖춥니다 ; 알람 정지 ; 자동 고정 길이가 외부 기능을 가리키고 가리킵니다.
(4) 위에서 말한 전기 부품은 크힌트에서 선택됩니다 ; 스위치는 쉐나이더 브랜드에서 선택했습니다
4. 지지하는 시설 : (책임이 있는 사용자)
(1) 전원 : 3상 4선 기중 차단기 : 전압 380V/50Hz
물질 배출 래크 장치 ;
샤프트 방출 랙을 사용하기
실린더 ; 160 * 300 2 부분
가이드 레일 ; 각각의 20 * 280-20 * 420을 위한 2개 세트
수정 ; 일련의 자극적 편향 보정을 채택하기
자분 ; 10 킬로그램, 1개 부분

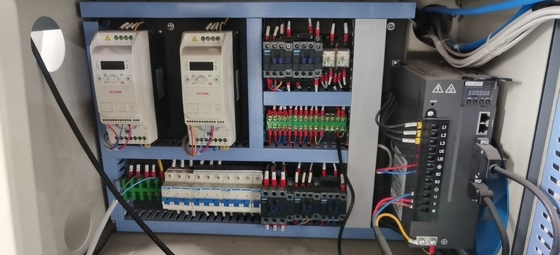

배전상자 ; 주파수 변환기는 지리 기술 1.5 kw의 두 세트를 채택합니다
서보 드라이버는 3 kw 1 세트 센즈헨 이링웨이텡을 채택합니다
크힌트는 저전압 장치로서 사용되고 옴론이 중계기로서 사용됩니다
PLC는 일본으로부터 파나소닉을 채택합니다
스위치 전원은 대만 밍웨이를 채택합니다
물질 배출 장치 ; 한쌍의 자동 교정, 광전자 수정
사보제동기 10 킬로그램, 1 유닛
160 * 300=2 부분을 실린더를 다세요
부풀게할 수 있는 샤프트 모델 800명, 3 인치, 1개 부분
물질적 수신 플랫폼 ; 자동적 계산과 피딩하는, 재료는 컨베이어 벨트를 통하여 소팅 영역에 보내집니다.
| 이름 |
양 |
발언 |
| 10-12 오픈-엔드 렌치 |
1개 세트 |
|
| 오픈 엔드 렌치 |
1개 세트 |
|
| 오일 gun1 부분 |
1개 부분 |
|
| 육각 키 |
1개 세트 |
|
| 슬롯 스크루 드라이버 |
1개 세트 |
|
| 십자형 스크류 드라이버 |
1개 세트 |
|
| 두배 헤드 왜곡 |
1개 세트 |
열두가지 × 14가지 상술 |
| 두배 헤드 왜곡 |
1개 세트 |
열네가지 × 14가지 상술 |
| 두배 헤드 왜곡 |
1개 세트 |
22 × 24 상술 |
| 랙 수평선상 패드 |
6 |
|
| 사용자 교범 |
1권 책 |
|
| 원형 날 |
6개 부분 |
|
