250mm 길이, 180mm 폭, 5-60m/min 속도 및 0.15mm 정확도를 가진 고속 Flexo 인쇄기

1. 주요 기술 파라미터

1. 최대 인쇄 길이: 250mm

2. 인쇄 폭: 180mm

3. 인쇄 속도: 5-60m/분

4. 중복 인쇄 정확도: < 0.15mm

5. 총 설치 전력: 6Kw

6. 전체 크기: (L × B × H) 1680 × 칠백팔십 × 천이백팔십

7. 무게: ≈ 618KG

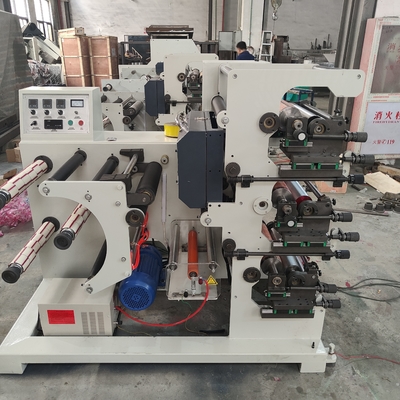

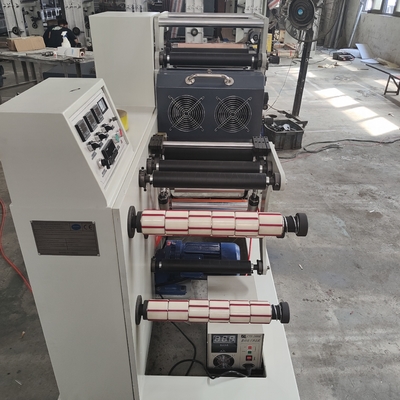

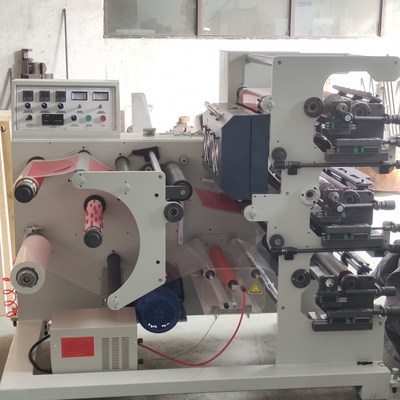

2, 주요 구조 기능 및 작동 원리

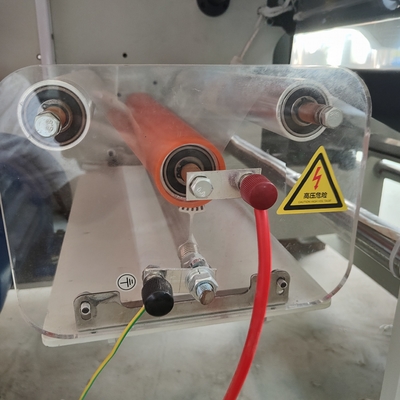

이 기계의 구조에는 방전, 코로나 방전, 견인, ​​1차 원색 인쇄, 2차 원색 인쇄, 오븐, 슬리팅 및 재료 수집이 포함됩니다.(그림과 같이)

2. 잉크 공급 메커니즘

1. 잉크 통을 들어 올립니다.2. 아니록스.3. 스크레이퍼.4. 인쇄 롤러.5. 등받이 롤러 구성.

(그림과 같이)

3.색채 메커니즘

컬러 매칭은 유성 기어 박스 변속기를 좌우로 조정하여 패턴을 위아래로 정렬하는 유성 기어 박스 변속기 메커니즘으로 구성됩니다.인쇄 롤러를 좌우로 조정하여 패턴을 위아래로 정렬합니다.(그림과 같이)

5. 오븐 메커니즘

인쇄물이 오븐을 통과하면 히팅 튜브에서 방출되는 열이 팬에 의해 송풍되어 인쇄물 표면의 잉크가 건조됩니다.오븐의 온도는 지능형 온도 제어 미터와 열전쌍 유도로 제어됩니다.

6, 와인딩 장치

와인딩 장치는 주로 제품을 드럼에 감는 데 사용됩니다.그는 주로 릴을 가지고 있습니다.동력은 모터에 의해 구동되어 기어를 구동하고 스프로킷은 동력을 구동하여 와인딩 샤프트를 회전시켜 와인딩 목적을 달성합니다.드럼의 조임 정도는 너트와 스프링의 조정에 따라 달라집니다.

7, 기계 유지 보수 및 유지

인쇄기능이 오랫동안 정상적으로 작동하여 좋은 인쇄물을 생산하기 위해서는 기계의 관리와 관리가 잘 되어야 합니다.작업자는 작업 전 기술 교육을 받아야 하며 플렉소 인쇄 공정에 익숙해질 뿐만 아니라 이 기계의 구조, 작동 원리 및 일반 작동 방법을 이해하고 숙달해야 합니다.다양한 기관 조정의 요점을 마스터합니다.기계를 시동하기 전에 기계 각 부분의 상태, 조작성, 유연성 등을 종합적으로 점검할 필요가 있습니다.각 윤활 부품에 윤활 그리스를 추가해야 합니다.기계 작동 중에 경찰은 각 작동 부품을 검사해야 합니다.베어링 소음 및 진동과 같은 비정상적인 상태가 있는 경우 기계를 즉시 정지하고 점검해야 합니다.문제를 해결한 후에만 기계를 시작할 수 있습니다.기계를 멈춘 후 즉시 전원을 끄고 기계를 청소하고 잉크 호퍼를 제거하고 접착제 롤러를 풀고 잉크 나이프를 종료하고 세척제를 사용하여 플레이트 롤러와 잉크 블레이드를 닦고 오일을 주입해야 합니다. 각 윤활 지점에서.

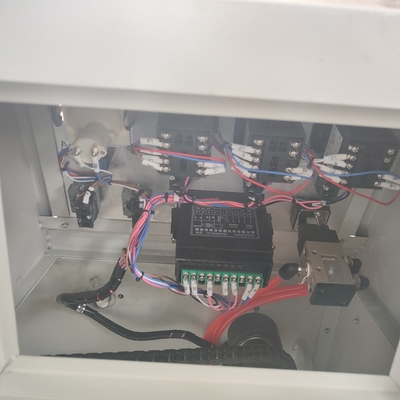

8, 전기 제어 시스템

이 기계는 2개의 220V/50Hz AC 전원 공급 장치를 채택합니다.제어 시스템은 220V AC 전원을 채택합니다.특정 전기 스위치 및 기구에 대해서는 기계 작동 패널을 참조하십시오.이 기계의 설치가 완료되면 주 모터를 시작하고 속도를 조정하고 주 기계를 천천히 회전시키고 주 기계 회전 방향을 확인하십시오.

기계 케이스는 안정적으로 접지되어야 합니다.전기 안전에 주의하십시오.
